DESIGN III / IV / PROJECT NOTES

Type-1組立進捗（2025年6月3日）

主要部品：

• ESP32-S3 ×1、防水超音波センサープローブ ×4、RCWL-1655 ×4、18650リチウム電池 ×1（今回購入忘れ）、MT3608昇圧モジュール ×1（実際の型番はHW-183B）、MPU6050 三軸加速度センサー ×1、TP4056充電モジュール ×1、18650電池ホルダー ×1、LEDランプ ×1、220Ω抵抗 ×1

組立手順：

  • ステップ1：

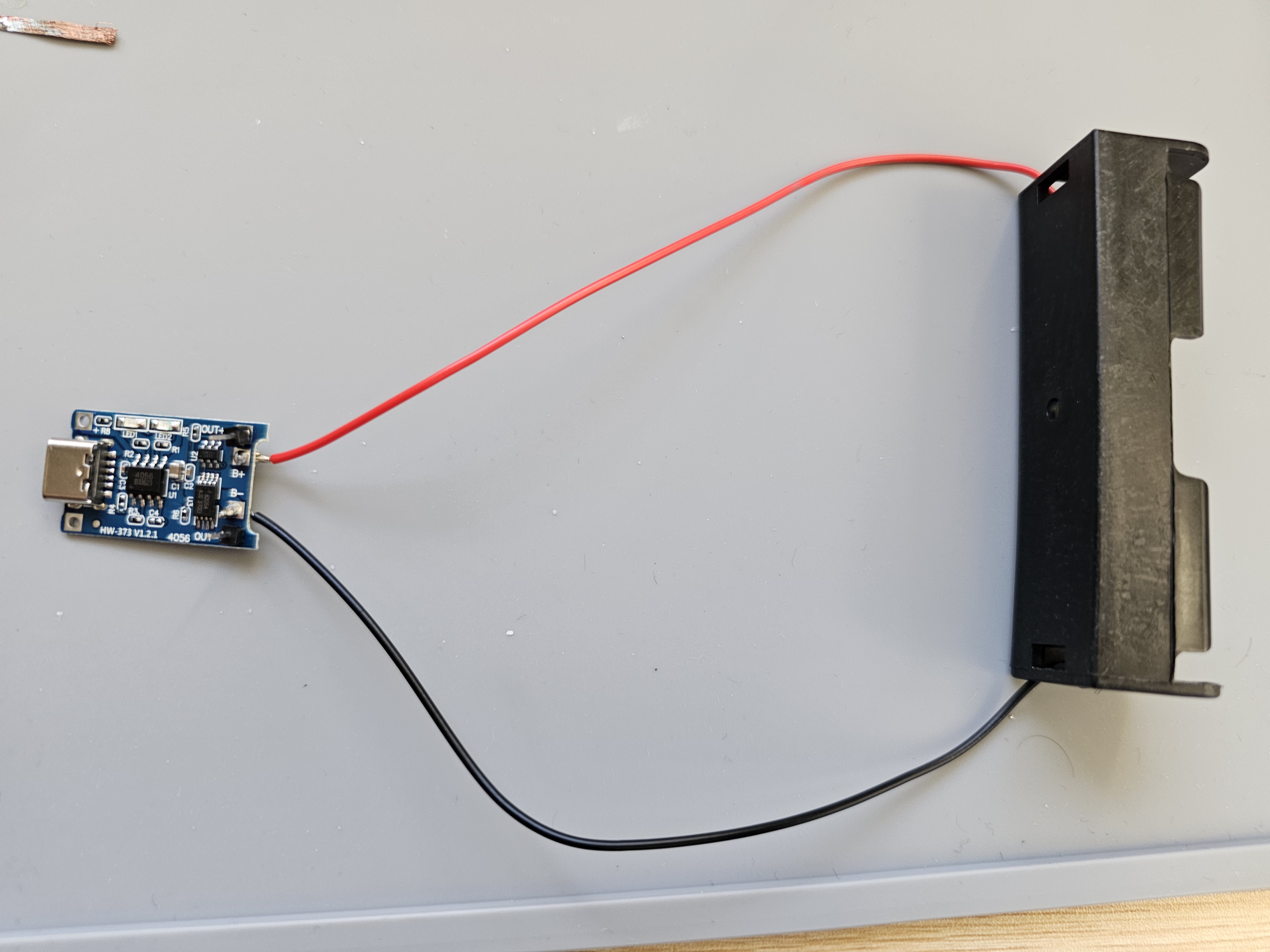

    • 電池ボックスの+/-配線をTP4056充電モジュールのB+/B-に接続
  • 考察：
    • 以前TP4056モジュールにピンヘッダーを追加ではんだ付けしていたため、取り外しが困難となり、新しいTP4056モジュールを使用することにした。
  • ステップ2：

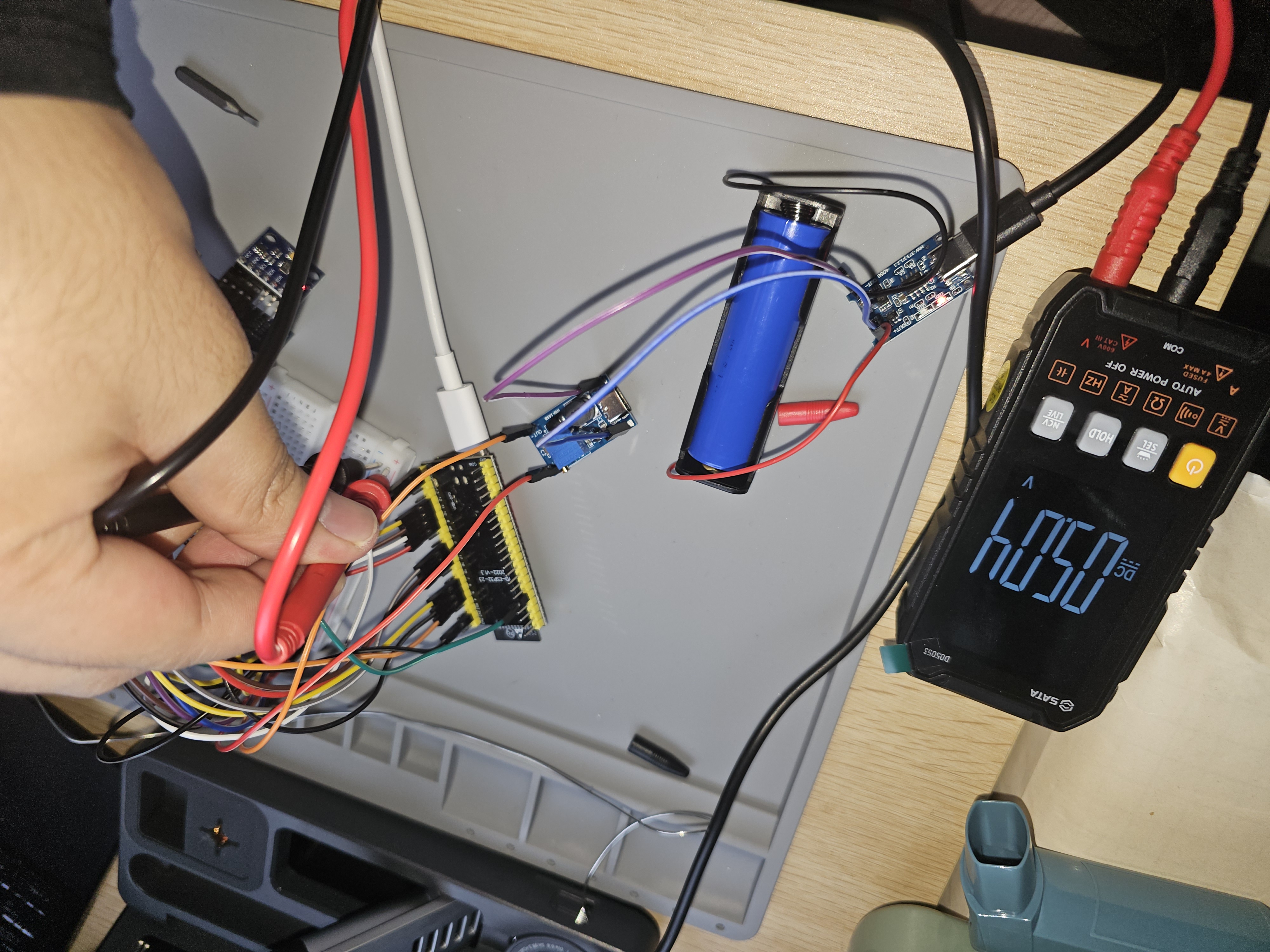

    • HW-183B昇圧モジュールを調整し、出力電圧を約5Vに設定した。
